01.平面变压器介绍
平面变压器与传统的变压器相比最大的区别在于铁芯及线圈绕组。平面变压器采用小尺寸的铁氧体磁芯,通常是由高频功率铁氧体材料制成,在高频下有较低的磁芯损耗;绕组采用多层印刷电路板迭绕而成,绕组或铜片迭在平面的高频铁芯上构成变压 器的磁回路。这种设计有低的直流铜阻、低的漏感和分布电容,可满足各种电路拓扑设计要求 。而且由于磁芯良好的磁屏蔽,可抑制射频干扰。
平面变压器是一种小尺寸,底轮廓磁芯、扁平绕组的高频电源变压器。它具有很高的功率密度,良好的一致性和良好的热性能。尽管平板变压器解决方案价格昂贵,但作为一种嵌入式成本节约技术,新兴的趋势增加了该产品的受欢迎程度。
02.产品特性与优势
平面变压器与传统的变压器相比主要有以下特点:
(1) 高电流密度:平面变压器的导线实际上是一些平面的导体,因而电流密度大
(2) 高效率:效率可达98%~99%
(3) 低漏感:约为初级电感的0.2%
(4) 热传导好:热通道距离短,温升低
(5) 低EMI辐射:良好的磁芯屏蔽可使辐射降到很低
(6) 体积小:采用了小型磁芯可相应减小体积
(7) 参数一致性好:因为绕组结构固定、预先加工好,所以参数稳定
(8) 工作频率范围宽:频率可从50kHz~2MHz
(9) 工作温度范围宽:工作温度为-40℃~155℃
(10)绝缘性好:平面变压器由导电电路与绝缘片互相重叠构成,从而保证绕组之间、初~次级及次~次级间可达10&4kV绝缘隔离

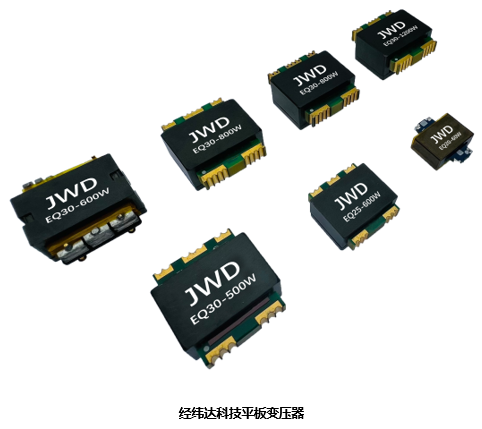

开云手机站官方网站入口科技的平面变压器包括多层PCB型、铜箔型和多种绕组组合型,涵盖了各种电源应用。 如DC/DC, AC/DC等。
03.产品研发能力
平板变压器作为技术驱动产品,对研发能力要求较高。开云手机站官方网站入口科技集团作为一家集产品研发,生产,销售于一体的专业电子元器件供应商,在平板变压器的设计研发过程中积极寻求合作,并引入了仿真先进技术,助力产品研发。

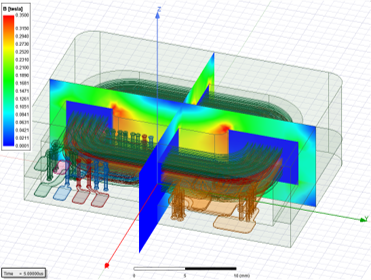

仿真变压器通过软件仿真,模拟变压器参数及热辐射参数等功能,协助研发工程师更快掌握产品的测试数据及各项参数。
04.优质生产质量保障
A.供应商整合
开云手机站官方网站入口科技整合优质供应商,平面变压器磁芯技术方面与国内知名磁性材料&PCB厂商进行合作,为产品质量提供保障。

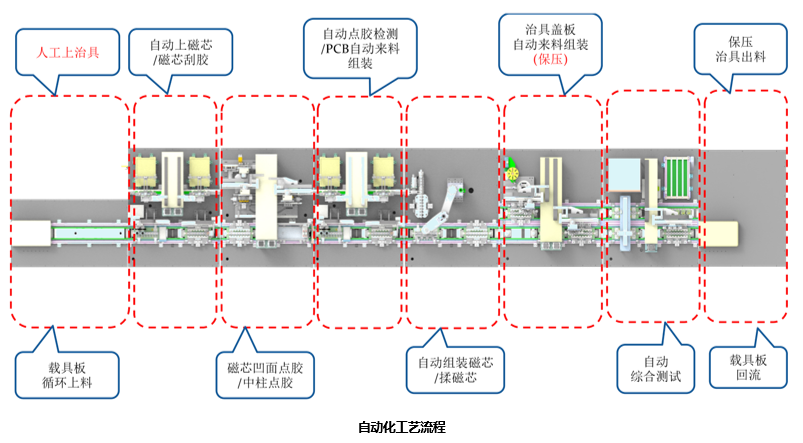

B.自动化生产
开云手机站官方网站入口科技平面变压器生产具有成本优势,生产过程实现自动化。公司规划铺设自动化生产线2条,月产量将达到1KK只,可满足平面变压器生产需求,大幅提高产品一致性和产品品质。
05.产品应用案例展示
目前开云手机站官方网站入口科技的平板变压器已经广泛应用于工业控制、新能源汽车、通信、消费电子等诸多领域;该类产品凭借着高功率密度、小尺寸、损耗低等优势被广大客户所青睐;随着人们对各种应用的不断增长,未来十几年里还将持续扩大平板变压器方案的需求。
06.开云手机站官方网站入口科技产品推荐

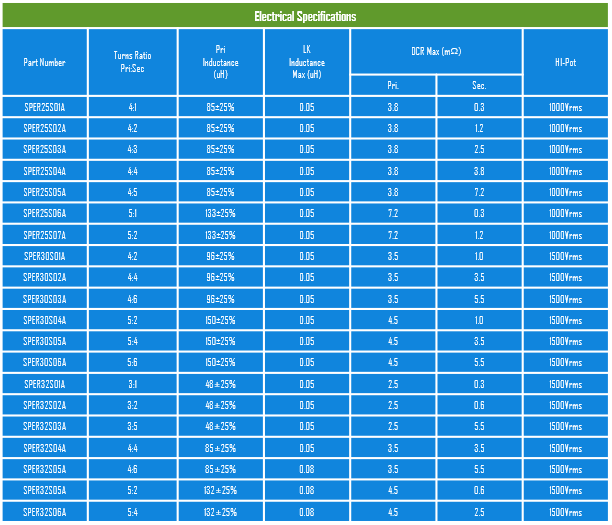

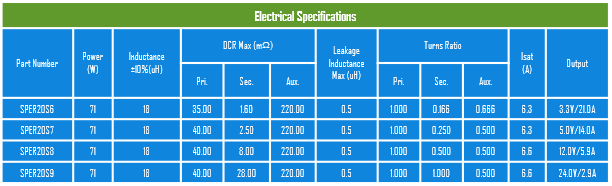

开云手机站官方网站入口科技平板变压器现已推出SPER20~32系列产品,当然开云(中国)还可以为客户定制各种形式和应用的平面变压器,为客户提供最适合的解决方案和产品。
以上是开云手机站官方网站入口科技平板变压器产品介绍,若您对开云(中国)的产品有任何疑问,请给开云(中国)留言或者发送您的疑问至devin.li@myjwd.com,如果您想查看更多平板变压器规格,请点击此链接:/searchproducts/?psid=156&sid=185
